電動蝶閥D941X—10Q DN700型號代表的是什么意思

[ 2023-03-30 ]

上海湖泉閥門集團有限公司給您解釋電動蝶閥D941X—10Q DN700型號代表的是什么意思?9代表驅動裝置是電動。4代表閥門與管道的連接方式是法蘭連接。1有兩種說法，第一種是閥門是中線的，那閥門就有可能是閥體內襯膠的軟密封蝶閥，第二種說法是垂直板式（閥門全關時，蝶板和通道垂直）。X代表密封副至少有一種是橡膠，也有可能是閥體內襯膠，也有可能是蝶板上的密封圈是橡膠，10代表公稱壓力為PN10，也就是1.6兆帕，1.0Mpa。DN700：代表口徑為700mm 。

電動蝶閥D941X—10Q DN700技術參數和性能：

電動執行器技術參數		D941X電動法蘭式蝶閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN40～500mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.0、1.6MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	碳素鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳素鋼、不銹鋼
動作時間	15秒/30秒/60秒	閥板材質	球墨鑄鐵、304/316/316L不銹鋼、尼龍
環境溫度	-30℃～+60℃	閥座密封	EPDM、NBR、耐磨橡膠
手動操作	附帶手柄操作	結構形式	中線型、無銷型
限位	電氣、機械二重限位	溫度	EPDM≤80℃；NBR≤68℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、空氣、天然氣
輸入信號	0-10，1-5VDC / 4-20mA(智能型)	特點	用途廣、整體造價低、流量大、流阻小

電動蝶閥D941X—10Q DN700訂貨說明：
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V 。
2、介質：類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型。
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號4-20mA，1-5V，0-10V 。

電動蝶閥D941X—10Q DN700主要尺寸：

公稱通徑		長度	外形尺寸 (參考值)				連接尺寸 (標準值)												重量
公稱通徑		長度	外形尺寸 (參考值)				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	51
65	21/2	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	62
80	3	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	73.5
100	4	127	110	498	125	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	87
125	5	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	98
150	6	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	102
200	8	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	150
250	10	250	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	170
300	12	270	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	220
350	14	290	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	350
400	16	310	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	430
450	18	330	307.5	1186	465	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	550
500	20	350	335	1280	546	431	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	580
600	24	390	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	850
700	28	430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	950
800	32	470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	1150
900	36	510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1750
1000	40	550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	2100
1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2580
1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2990
1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	3475
1800	72	870	1057.5	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	4058
2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4680

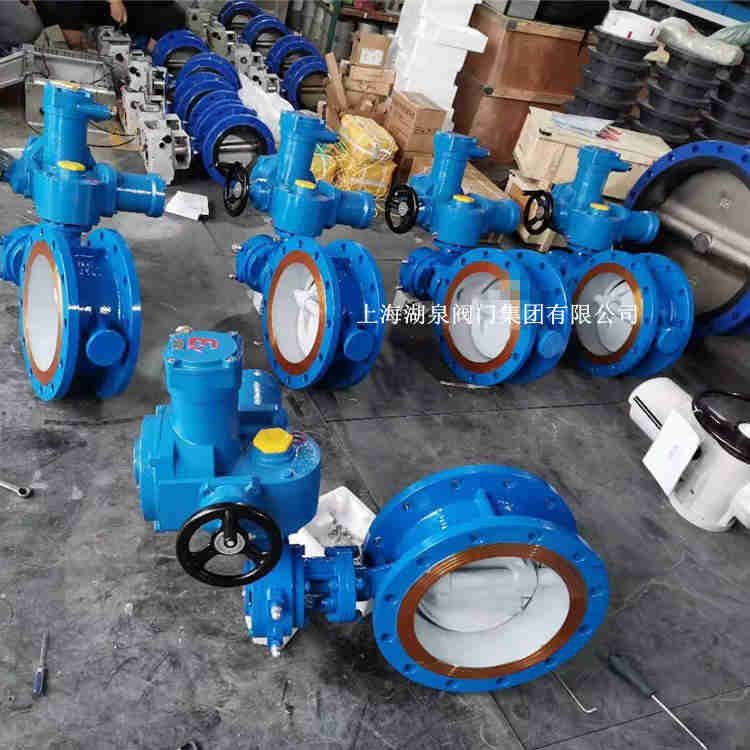

D941X—10Q DN700電動法蘭式軟密封蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為設計新穎、合理、結構獨特，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧。它可以任何位置安裝，維修方便。密封件可以更換，密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐腐蝕，使用壽命長等優點。

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
