蝶閥知識閥門首頁 > 閥門知識 > 蝶閥知識 >

dn200電動蝶閥安裝圖片、規格參數

[ 2023-04-21 ]
上海湖泉閥門集團有限公司,蝶閥有軟密封的和硬密封的,也有對夾式的和法蘭式的,不同類型的蝶閥,尺寸信息也有區別。以密封對夾蝶閥為例,手動蝶閥dn200的外形尺寸,口徑、流量、扭矩、電壓、防護等級。有這些參數很快就出來了。DN200電動蝶閥采用彈性密封圈和金屬硬密封結構廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。

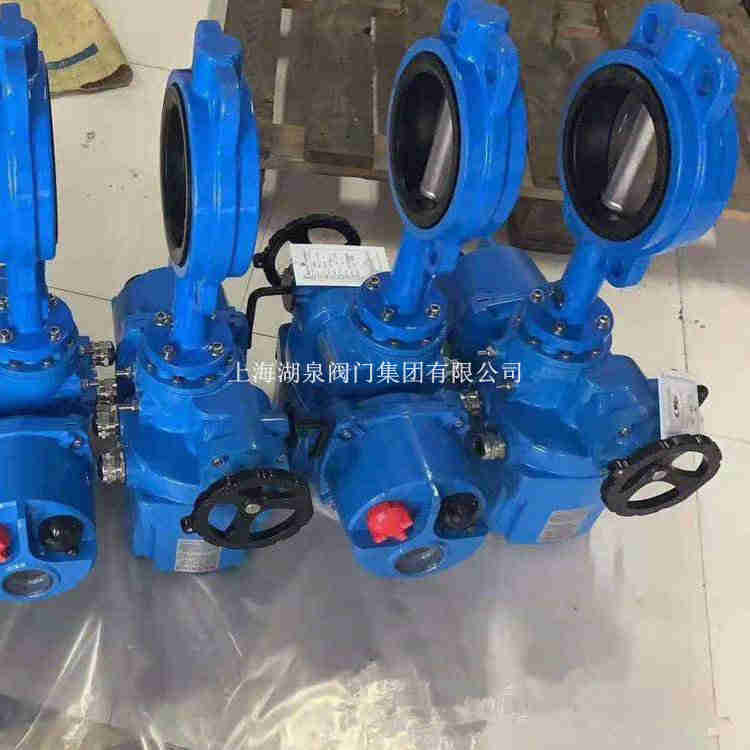

 dn200電動蝶閥安裝圖片、規格參數

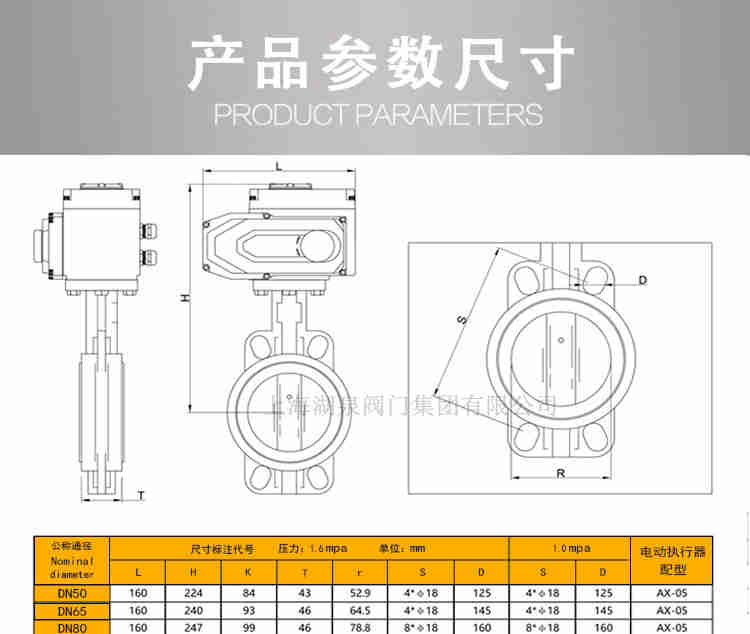

具體尺寸如下DN:200    D:320    D1:280    L:152    H:960    H1:352    H2:480     b:22   n-d:8-18   ,法蘭連接尺寸可根據客戶現場或要求修改。
規格size 尺寸 重量
mm inch A B C D D1 D2 N-M L Φ2 K E n-Φ1    f J W A型 LT型
25 1 110 55 33 24 85 85 4-M12 32 10 42 42 4-6 10   7 1.2 1.3
32 11/4 110 55 33 24 100 100 4-M16 32 10 42 42 4-6 10   7 1.4 1.6
40 1.5 125 73 33 39 110 110 4-M16 32 12.6 50 50 4-7 10   8.86 1.8 2.1
50 2 125 73 43 52 125 125 4-M16 32 12.6 50 50 4-7 10   8.86 2.3 2.8
65 2.5 136 82 46 64 145 145 4-M16 32 12.6 50 50 4-7 10   8.86 3.3 4.1
80 3 142 91 46 78 160 160 8-M16 32 12.6 50 50 4-7 10   8.86 3.7 5.2
100 4 163 106 52 104 180 180 8-M16 32 15.77 70 70 4-10 12   11.1 5.2 6.5
125 5 176 128 56 123 210 210 8-M16 32 18.92 70 70 4-10 12   12.7 7.5 8.6
150 6 196 143 56 155 240 240 8-M20 32 18.92 70 70 4-10 12   12.7 8.7 11
200 8 228 170 60 202 295 295 8-M20/12-M20 45 22.1 102 102 4-12 15   15.87 15 25

250 10 258 204 68 250 350 355 12-M20/12-M24 45 28.45 102 102 4-12 15 31.19 8 23 43
300 12 292 239 78 301 400 410 12-M20/12-M24 45 31.6 102 102 4-12 15 34.6 8 35 50
350 14 336 267 78 333.3 460 470 16-M20/16-M24 45 31.6 125 125 4-14 23 34.6 8 58 77
400 16 368 297 102 389.6 515 525 16-M24/16-M27 51 33.15 140 140 4-18 23 36.15 10 82 101
450 18 400 315 114 440.5 565 585 20-M24/20-M27 51 38 140 140 4-18 23 40.95 10 110 139
500 20 440 348 127 492 620 650 20-M24/20-M30 64 41.14 140 140 4-18 27 44.12 10 148 179
600 24 525 467 154 593 725 770 20-M27/20-M33 70 50.65 165 165 4-22 27 54.62 16 220 283

常見的蝶閥型號如下:通風蝶閥的型號: D341H、D341W; 三偏心對夾硬密封蝶閥型號: D73H、D373H、D673H、D973H; 中線法蘭蝶閥型號: D41X、D341X、D641X、D941X; 中線對夾蝶閥型號: D71X、D371X、D671X、D971X。公稱通徑(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380

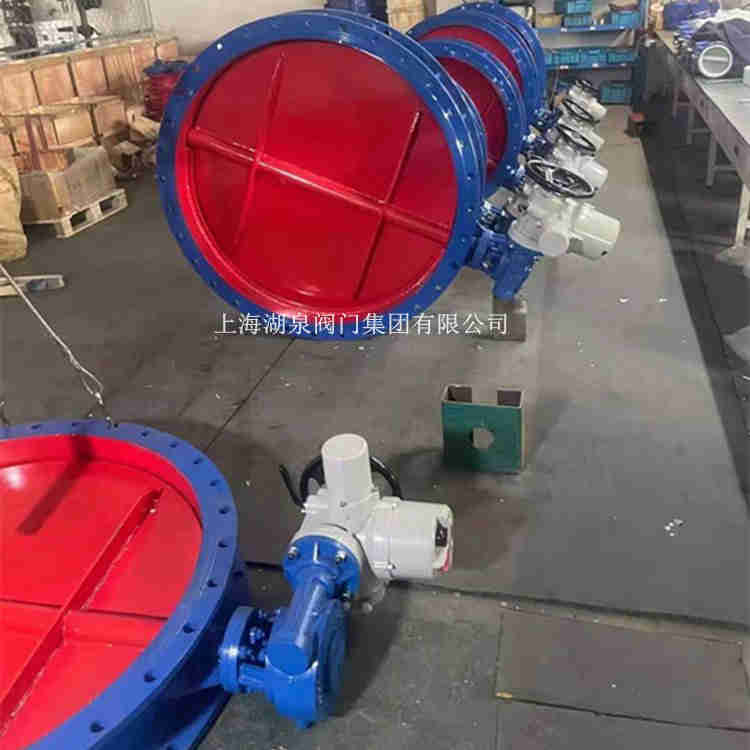

 dn200蝶閥
 近期很多客戶來問蝶閥厚度尺寸,問我們網站蝶閥尺寸表里面的字母L、H1、D1都表示什么意思,技術小編馬上更新蝶閥尺寸表字母的小知識。蝶閥公稱通經(即閥門管道大小)
DN(單位:MM):蝶閥國標規格簡寫、NPS(單位:英寸):蝶閥美標規格簡寫
蝶閥外形尺寸
L:法蘭距(叫法很多,也可以叫長度、厚度)、H1:中心距(解釋:閥門管道到閥門底部的尺寸)
蝶閥連接尺寸(即不同壓力螺栓尺寸數量不同)
D1:蝶閥螺栓孔中心距、4-M(d):螺栓孔尺寸及對應的數量
附兩張常用蝶閥連接尺寸表供大家查看,你可根據我上述說明,找到對應的尺寸大小。

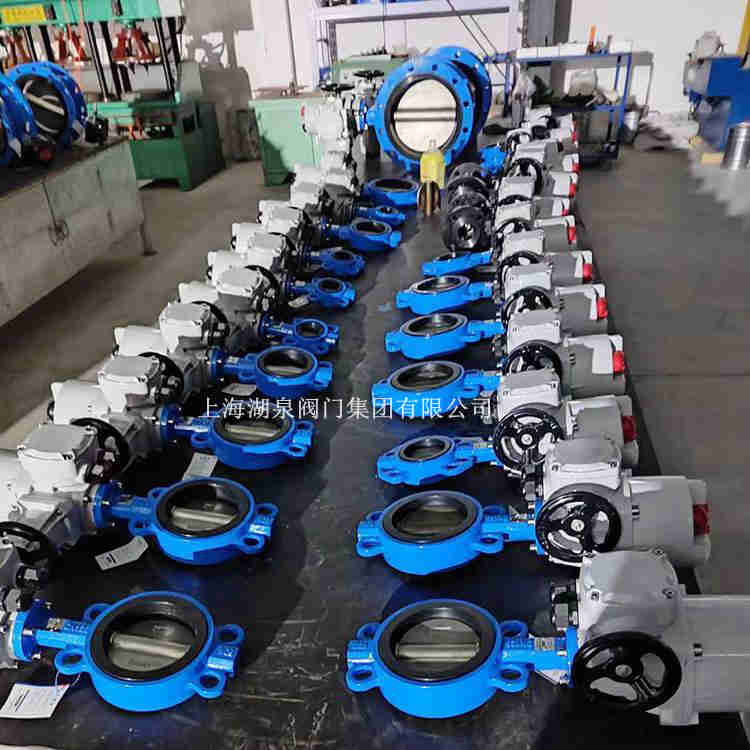

 電動蝶閥
一、 蝶閥我們都是用大寫的【D】表示,所以閥門首字母是D的就表示是蝶閥。
二、 閥門傳動方式就是指我們蝶閥開啟關閉的方式:
手動(空白)、3:渦輪傳動、6:氣動傳動、9:電動
三、 連接方式符號:4:法蘭連接、6:焊接連接、7:對夾連接
四、 閥門結構形式符號:1:中線形式、2:雙偏心形式、3:三偏心形式
五、 閥座密封形式符號:H:硬密封、X:軟密封、F:襯四氟
六、 閥門壓力符號有國標蝶閥(PN表示)和美標蝶閥(表示class)之分的:
蝶閥國標的壓力符號:10:10公斤、16:16公斤、25:25公斤、40:40公斤
蝶閥美標壓力符號:150LB:16公斤、300LB:25公斤【LB代表蝶閥美標的單位】
七、閥體材質符號:Z:鑄鐵(也可以直接空白)、Q:球墨鑄鐵、C:鑄鋼、P:不銹鋼304、R:不銹鋼316
以上就是常見蝶閥國標的型號說明,舉例來說下:D941X-10P

蝶閥廠家
