‌D343H-10C蝶閥的型號規格為DN1400，其技術參數如下‌：

• ‌材質‌：碳鋼
• ‌適用介質‌：水
• ‌壓力環境‌：常溫
• ‌流動方向‌：?jiǎn)蜗?/li>
• ‌驅動方式‌：手動
• ‌連接方式‌：法蘭式
• ‌工作溫度‌：常溫
• ‌工作壓力‌：中壓
• ‌密封形式‌：自動密封
• ‌密封面材質‌：金屬硬密封
• ‌結構形式‌：三偏心密封
• ‌口徑‌：DN1400

1. ‌密封性能‌：采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有良好的密封性能，具有耐腐蝕、使用壽命長的特點‌。
2. ‌耐磨性‌：蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長‌。

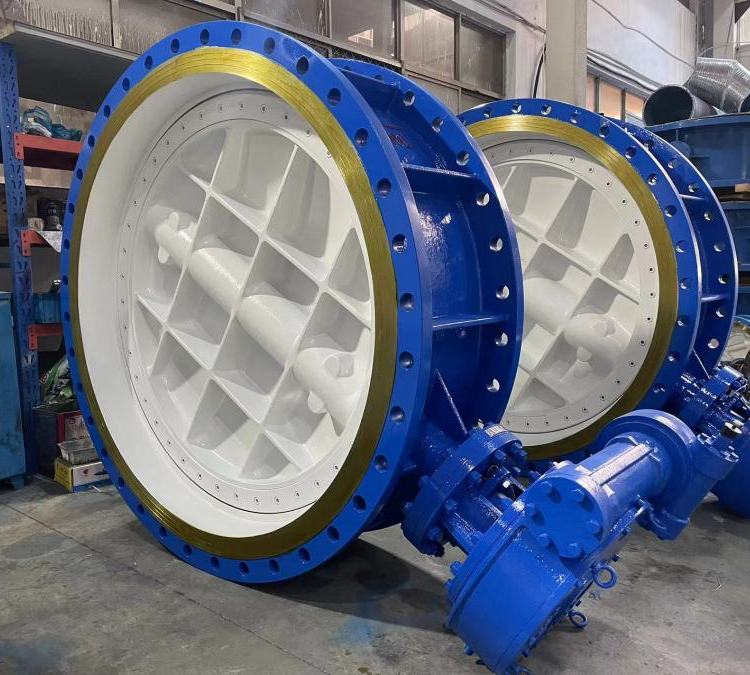

3. ‌結構特點‌：大規格蝶板采用絎架結構，強度高，過流面積大，流阻小‌。
4. ‌雙向密封功能‌：具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝‌。
5. ‌驅動裝置‌：驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用‌。

D343H-10C蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、給排水和建設等工業管道上，作調節流量和切斷流體使用‌。

‌D343H-10C蝶閥的優點主要包括以下幾個方面‌：

1. ‌結構簡單、緊湊、重量輕‌：D343H-10C蝶閥結構簡單、緊湊，重量輕，易于安裝和拆卸，維修方便‌。

2. ‌密封性能優良‌：該蝶閥采用不銹鋼“U”型密封圈，具有金屬硬密封和彈性密封的雙重優點，無論在高溫、低溫的情況下，均具有優良的密封性‌12。其三維偏心設計使得“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能‌。

3. ‌耐磨損‌：蝶板密封面采用堆焊鈷基硬質合金，耐磨損，使用壽命長‌。

4. ‌操作靈活‌：操作靈活、方便、省力，不受介質壓力的高低影響，密封性能可靠‌。

5. ‌適用范圍廣‌：適用于蒸氣、油品、硝酸、氧化性介質以及排水等管道設備，工作溫度范圍廣，從-80℃到550℃‌。

6. ‌雙向密封功能‌：具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝‌。

7. ‌驅動裝置多工位安裝‌：驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用‌。

這些優點使得D343H-10C蝶閥在各種工業應用中表現出色，適用于多種工況和介質。



D343H蝶閥在使用過程中仍然存在以下幾個問題：1、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。2、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。3、因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。
