閘閥與截止閥的優缺點

---

閘閥是指關閉件沿通道軸線的垂直方向移動的閥門，在管路上主要作為切斷介質用，即全開或全關使用。不可作為調節流量使用。閘閥可以適用低溫壓也可以適用于高溫高壓，并可根據閥門的不同材質。
　　
　　優點：
　　
　　1、流體阻力小；啟、閉所需力矩較?。?br /> 　　
　　2、形體結構比較簡單，制造工藝性較好；結構長度比較短;
　　
　　3、可以使用在介質向兩方向流動的環網管路上，也就是說介質的流向不受限制；
　　
　　4、全開時，密封面受工作介質的沖蝕比截止閥?。?br /> 　　
　　缺點：
　　
　　1、外形尺寸和開啟高度較大，所需安裝的空間亦較大；
　　
　　2、在啟閉過程中，密封面人相對摩擦，摩損較大，甚至要在高溫時容易引起擦傷現象，啟閉時間長；
　　
　　3、一般閘閥都有兩個密封面，給加工、研磨和維修增加了一些困難。
　　
截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行 程相對較短，而且具有非?？煽康那袛喙δ?，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節，非常適合作為切斷或調節以及節流用。
　　
　　優點：
　　
　　1、開啟高度一般僅為閥座通道的1/4，比閘閥小得多；在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨。
　　
　　2、通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
　　
　　3、由于其填料一般為石棉與石墨的混合物，故耐溫等級較高。一般蒸汽閥門都用截止閥。
　　
　　缺點：
　　
　　1、由于介質通過閥門的流動方向發生了變化，因此截止閥的最小流阻也較高于大多數其他類型的閥門；
　　
　　2、由于行程較長，開啟速度較球閥慢。

閘閥與截止閥的區別

---

1.結構不同。閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。

2.密封面不同。閘閥在開啟和關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大截止閥，密封面磨損就更為嚴重；
而截止閥的閥瓣一旦處于開啟狀況截止閥，它的閥座和閥瓣密封面之間，就不再接觸，因而它的密封面機械磨損較小，但是介質如果含有固體顆粒，容易損壞密封面。
閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏。 楔形閘閥的閥芯斜度一般為3~6度，當強制關閉過量或溫度變化較大的閥芯容易卡死。所以，高溫、高壓楔形閘閥，在結構上都采取了一定的防止閥芯卡死的措施。

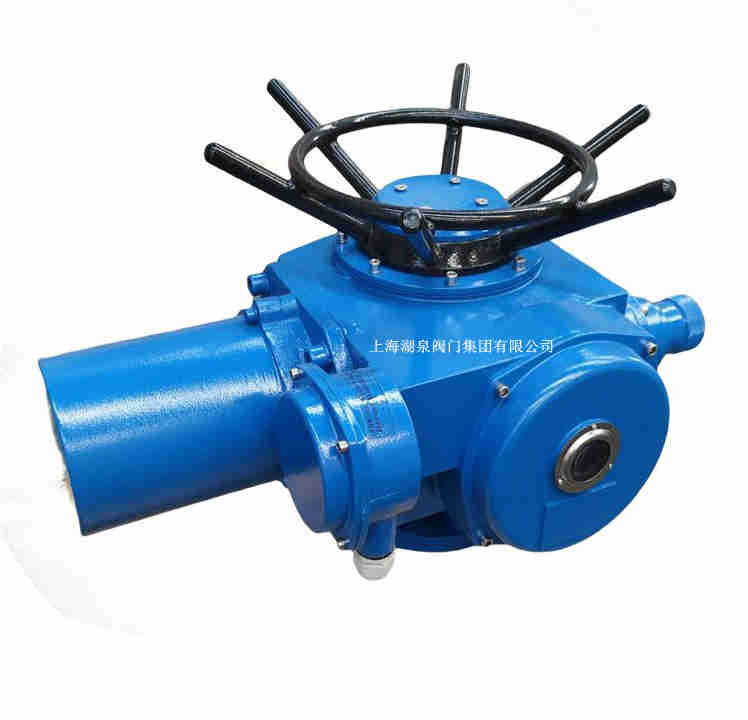

截止閥的密封面，必須施以強制力關閉的閥門才能達到密封截止閥，在同樣口徑、工作壓力和一樣的驅動裝置下，截止閥的驅動轉矩為閘閥的2.5~3.5倍。這一點在進行電動閥門的轉矩控制機構調整時，應加以注意。
截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小。而截止閥密封面的磨損，多數是由于閥芯與密封面之前有雜物，或者是由于關閉狀態的不嚴密，引起介質的高速沖刷所致。

3.流阻不同。閘閥在全開時整個流道直通，此時介質的運行的壓力損失最小，與截止閥相比較，它的主要優點是流體流動阻力小，普通閘閥的流動阻力系數約為 0.08~0.12，而普通截止閥的阻力系數約為3.5~4.5。開啟關閉力小。閘閥通常適用于，不需要經常啟閉，而且保持閘板全開或全閉的工況，不適合 調節、節流使用。而截止閥在整個行程中的流阻都很大，不平衡力大截止閥，所需的驅動力或力矩也相應地要大很多。但它很適合用作流體的調節、節流。 對于高速流動的介質，閘板在局部開啟狀況下，可以引起閥門的振動，而振動，又可能損傷閘板和閥座的密封面，而節流，會使閘板遭受介質的沖蝕。

 4.流向不同。截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力， 可以延長盤根的 使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍， 閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的 方式。電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。而閘閥的流向，從兩方進入效果都一樣。  截止閥與閘閥相比較，優點是結構簡單，密封性能好，制造維修方便；缺點是液體阻力大，開啟與關閉力大。

5.行程不同。閘閥的行程比截止閥的要大。

6.維護流程不同。閘閥的維修，不適合在現場管道上進行，而 大部分截止閥的閥座和閥瓣，可以在線更換，無需把整個閥門，從管線上拆下來，這對于閥門和管線焊接成一體的場合，是很適合的。
當 然，閘閥與截止閥的區別還不止這幾種，在選型和使用中我們要很好地區分它們的異同，才能避免出錯。截止閥和閘閥的應用范圍是根據其特點決定的。在較小的通 道中，當要求有較好的關斷密封性時，多采用截止閥；在蒸汽管道和大直徑的給水管道中，由于流體阻力一般要求較小，則采用閘閥。
