電動刀閘閥的尺寸怎么看及型號規格表

[ 2024-09-18 ]

更多相關產品點擊：刀閘閥

‌電動刀閘閥的尺寸可以通過查看閥體的標識、閥門銘牌或進行實際測量來確定。‌
‌閥體標識‌：觀察閥體本身，上面一般會標有字母DN和數字，這就是閥體型號大小的標志。例如，DN25表示接口直徑為25毫米的閥門‌。 ‌
閥門銘牌‌：閥體上貼的產品銘牌上有型號描述，能很直觀了解到該閥體的型號大小、公稱壓力等信息‌。 ‌
實際測量‌：如果閥體上的標志和銘牌都不清晰了，可以用卡尺或卷尺等進行測量，對著閥門口測量，就可以從測量數據中了解口徑大小，從而知道型號‌。

此外，了解電動刀閘閥的尺寸對于正確選擇和使用閥門至關重要，關鍵尺寸參數包括：
‌DN（公稱直徑）‌：表示管道系統中閥門的有效直徑。
‌L（長度）‌：表示閥門整體的長度。
‌D（法蘭直徑）‌：表示閥門連接部分的直徑，用于與管道系統連接。
‌D1（螺栓孔直徑）‌：表示用于安裝螺栓的直徑，確保閥門的穩固連接。
‌n-d（螺栓數量和直徑）‌：表示用于固定法蘭的螺栓數量和直徑，以確保連接的緊密性和安全性。 ‌
公稱壓力‌：表示閥門名義上能夠承受的壓力‌。
這些尺寸和壓力參數的選擇應根據具體的管道系統和應用需求來確定。

‌電動刀閘閥的型號規格包括PZ973H、PZ973H-10C、PZ973H-16C、PZ973Y、PZ973Y-10P、PZ973Y-16P、PZ973F、PZ973F-10P、PZ973F-16P等。‌這些型號展示了電動刀閘閥的多樣性和適用性，滿足了不同應用場景的需求。例如，PZ973H-10C PN10 WCB型號的電動刀閘閥，其特定的規格和材質適應了特定的工作壓力和工作環境要求。這些型號的多樣性，體現了電動刀閘閥在設計上的靈活性和實用性，能夠滿足各種工業流體控制的需求‌。

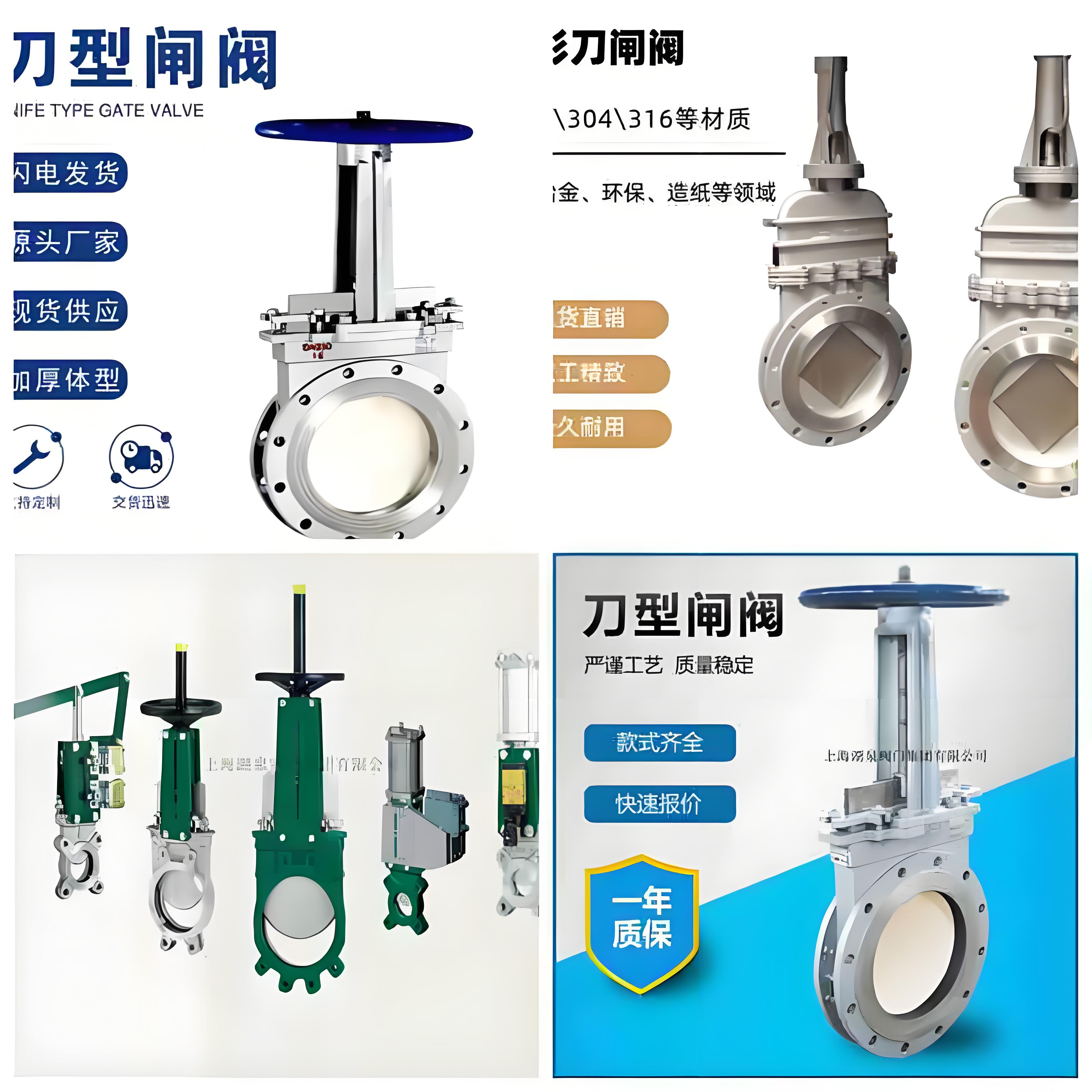

上海湖泉閥門集團有限公司電動刀型閘閥能適應高溫、低溫等惡劣環境下工作，特別是在1000度左右高溫下工作，無需任何冷卻裝置，且不變形的特點、閘閥具有手動、電動功能，密封性能好，閥板、閥體均使用高合金材料，尤其是鍋爐排灰渣系統中的閥門。

電動刀型閘閥電動裝置參數：

1.電源：AC380V、50HZ。

2.標準型：標準型產品具有防塵、防雨水的外殼保護能力、保護等級IP65，可直接用于戶外。

3.防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。

4.防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。

5.環境溫度：-20℃~40℃

6.可選：配電氣控制器

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
