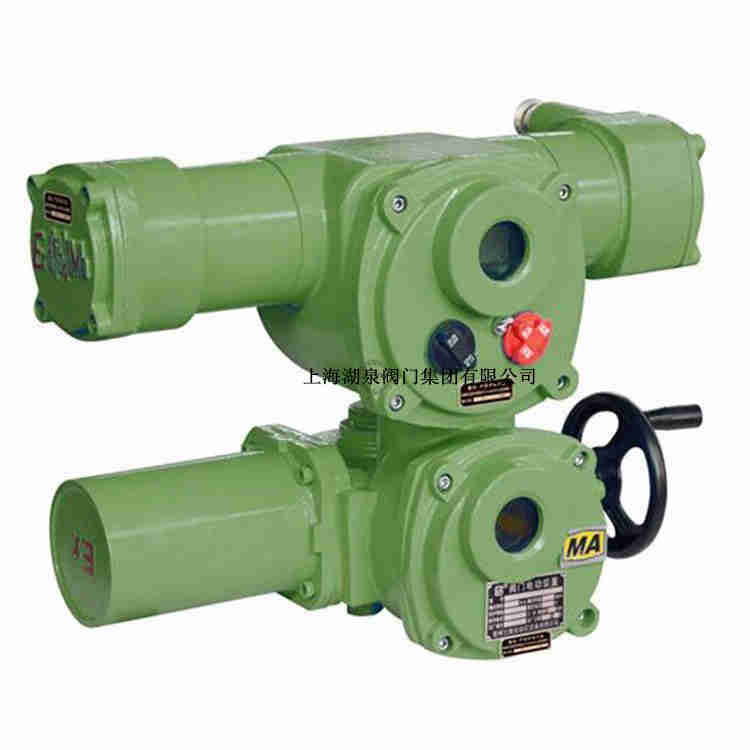

閥門電動裝置DZW60B-24使用說明和注意事項
傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。
所有結合部位均有密封措施，防護等級可達IP68(GB4208-93。
輸出轉矩100Nm-80000Nm。
容易調整的行程控制機構。
安全可靠、無切換手柄的全自動手/電動切換。
多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。
連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。
電源：電機為三相交流380V (50Hz) 控制為二相交流220V (50Hz)
環境溫度：-20~+60℃ （特殊訂貨-40～+80℃）
相對濕度：≤95%（25℃時）
類型：戶外型爆，隔爆型
工作制：短時10分鐘
防腐涂裝：高溫烤漆
使用閥門：球閥、蝶閥、旋塞閥、風門擋板等
控制轉矩范圍：100~10,000N.m
輸出轉速范圍：0.2~1r/min
戶外防護等級：IP65、IP67
多回轉閥門電動裝置按防護類型分：有戶外型和隔爆型
按控制方式分：有常規型，整體型和整體調節型
按連接型式分：有轉矩型，電站型和推力型
電動裝置的性能符合本公司企業標準Q/3204CN001-2011《礦用隔爆型閥門電動裝置技術條件》、GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆型“d”保護的設備》的規定。防爆標志為ExdⅠ Mb。

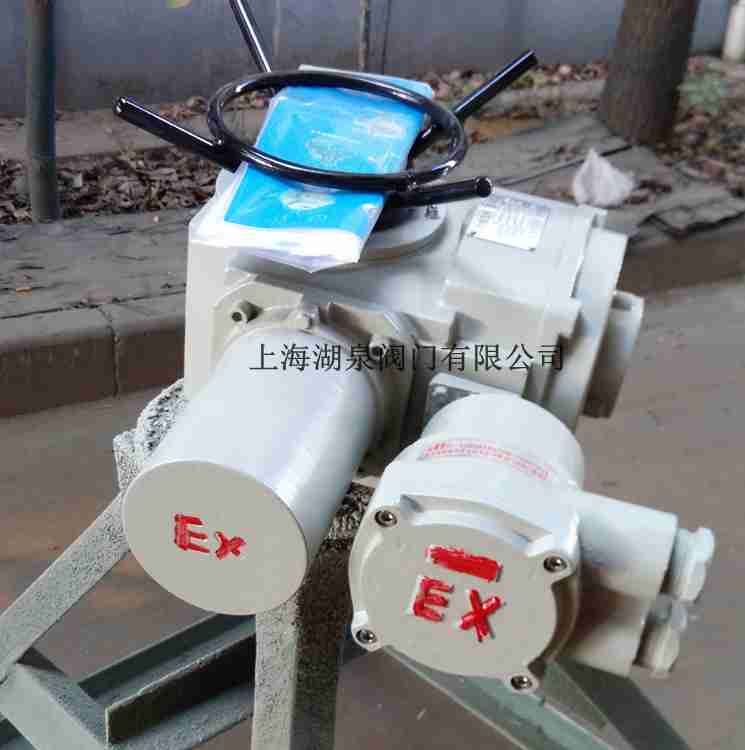

閥門電動裝置DZW60B-24使用說明和注意事項
|
型號 規格 |
公稱 轉矩 （N·m） |
最大閥桿直徑 （mm） |
最大 轉圈數（圈） |
手動 速比 |
輸出 轉速（r/min） |
電機 功率 （kW） |
電機 電流 （A） |
參考 重量（Kg） |
|
ZB10-24 |
100 |
28 |
400 |
1：1 |
24 |
0.25 |
0.8 |
59 |
|
ZB15-24 |
150 |
28 |
400 |
1：1 |
24 |
0.37 |
0.92 |
61 |
|
ZB20-24 |
200 |
40 |
400 |
1：1 |
24 |
0.55 |
1.39 |
63 |
|
ZB30-24 |
300 |
40 |
400 |
1：1 |
24 |
0.75 |
2.0 |
65 |
|
ZB45-24 |
450 |
48 |
400 |
1：1 |
24 |
1.1 |
2.0 |
110 |
|
ZB60-24 |
600 |
48 |
400 |
1：1 |
24 |
1.5 |
2.6 |
120 |
|
ZB90-24 |
900 |
60 |
400 |
1：1 |
24 |
2.2 |
3.8 |
139 |
|
ZB120-24 |
1200 |
60 |
400 |
1：1 |
24 |
3 |
4.9 |
142 |
|
ZB180-24 |
1800 |
70 |
400 |
22.5：1 |
24 |
5.5 |
7.5 |
264 |
|
ZB250-24 |
2500 |
70 |
400 |
22.5：1 |
24 |
7.5 |
9.8 |
269 |
|
ZB350-24 |
3500 |
75 |
400 |
22.5：1 |
24 |
11 |
12.1 |
275 |
閥門電動裝置DZW60B-24使用說明和注意事項
|
序號 |
故 障 |
原 因 |
排除方法 |
|
1 |
電機起不動 |
1. 電源線脫開 2. 控制線路故障 3. 行程或力矩控制機構失靈 |
1. 檢查電源線 2. 排除線路故障 3. 排除行程或力矩控制機構故障 |
|
2 |
輸出軸旋向不符合規定 |
電源相序接反 |
調換任意兩電源線 |
|
3 |
電機過熱 |
1. 連續工作時間太長 2. 一相線斷開 |
1. 停止運行，使電機冷卻 2. 檢查電源線 |
|
4 |
運行中電機停轉 |
1. 閥門有故障 2. 電動裝置過載，力矩控制機構動作 |
1. 檢查閥門 2. 增大整定轉矩 |
|
5 |
閥門到位后電機不停轉或燈不亮 |
1. 行程或力矩控制機構有故障 2. 行程控制機構調整不當 |
1. 檢查行程或力矩控制機構 2. 重新調整行程控制機構 |
|
6 |
遠方無閥位信號 |
1. 電位器齒輪緊定螺釘松動 2. 遠傳電位器故障 |
1. 擰緊電位器齒輪緊定螺釘 2. 檢查更換電位器 |
