在管道工程中，正確選擇電動閥是滿足使用要求的保證條件之一。如果使用的電動閥選擇不當，不僅會影響使用，還會帶來不良后果或嚴重?fù)p失。那么，我們?nèi)绾握_使用電動閥呢？聽上海湖泉閥門廠家慢慢告訴你：

什么是電動閥？

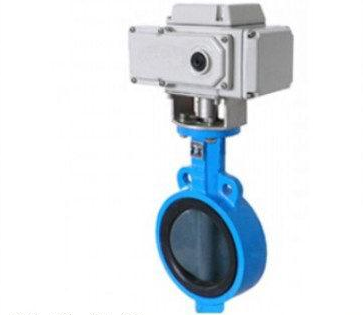

簡單來說，電動閥就是用電動執行器控制閥門，從而實現閥門的開關。可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。也叫空調閥。

電動閥是自動控制閥中的高端產品，不僅能實現開關功能，還能實現閥位調節功能。電動執行器的行程可分為：90°有兩種類型的角行程和直行程，特殊要求要求°、270°、360°全行程。由角行程的電動執行器配合角行程的閥使用，實現閥門90°內旋轉控制管道流體通斷；直行電動執行器配合直行閥，實現閥板上下控制管道流體通斷。

電動蝶閥型號有：D941X、D941F、D941F4、D941F46、D942F、D943H、BD943H、D943Y、BD943Y、BD943WC、D963H、D963Y、D971X、D971F46、D972F、D973H、D973Y等。

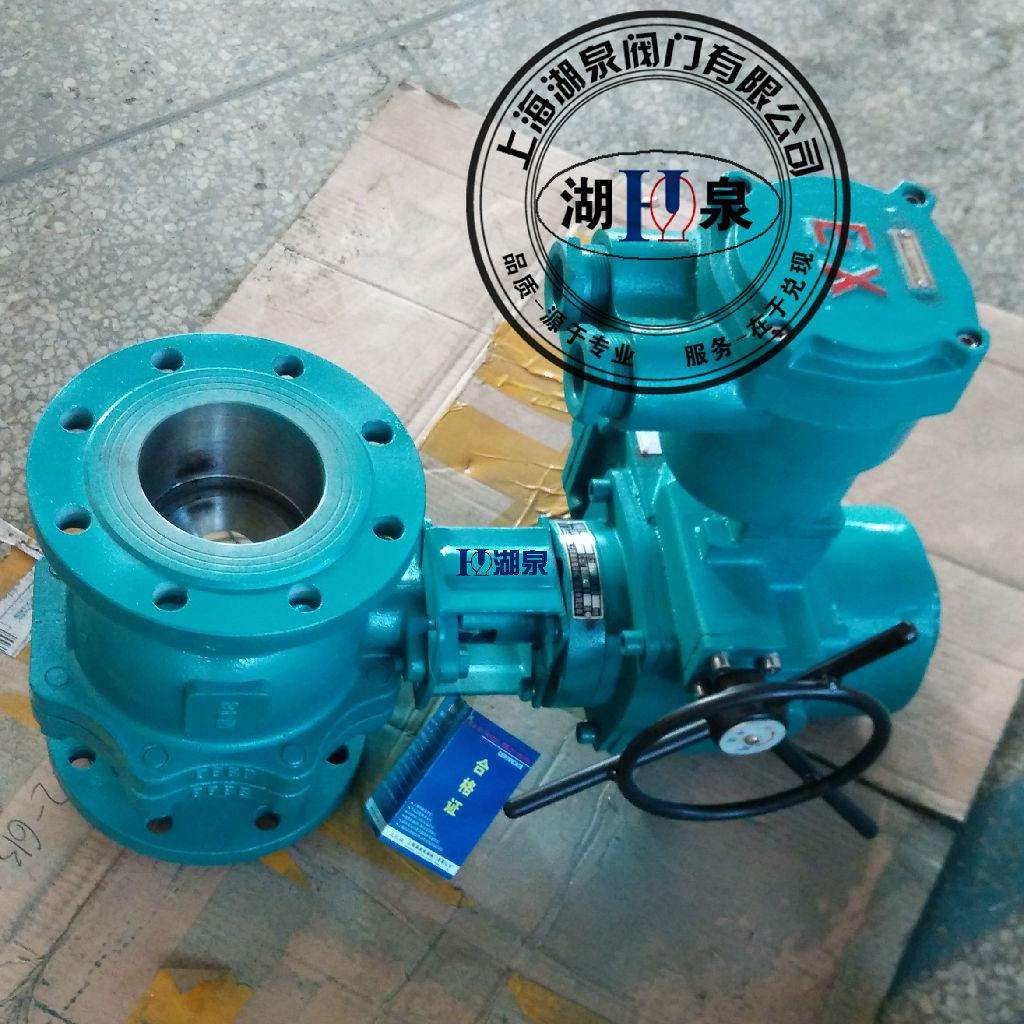

電動球閥型號有：Q941F、Q941F4、Q941F46、Q944F、Q945F、Q946F、Q947H、Q947Y、QD947F、VQ947H等。

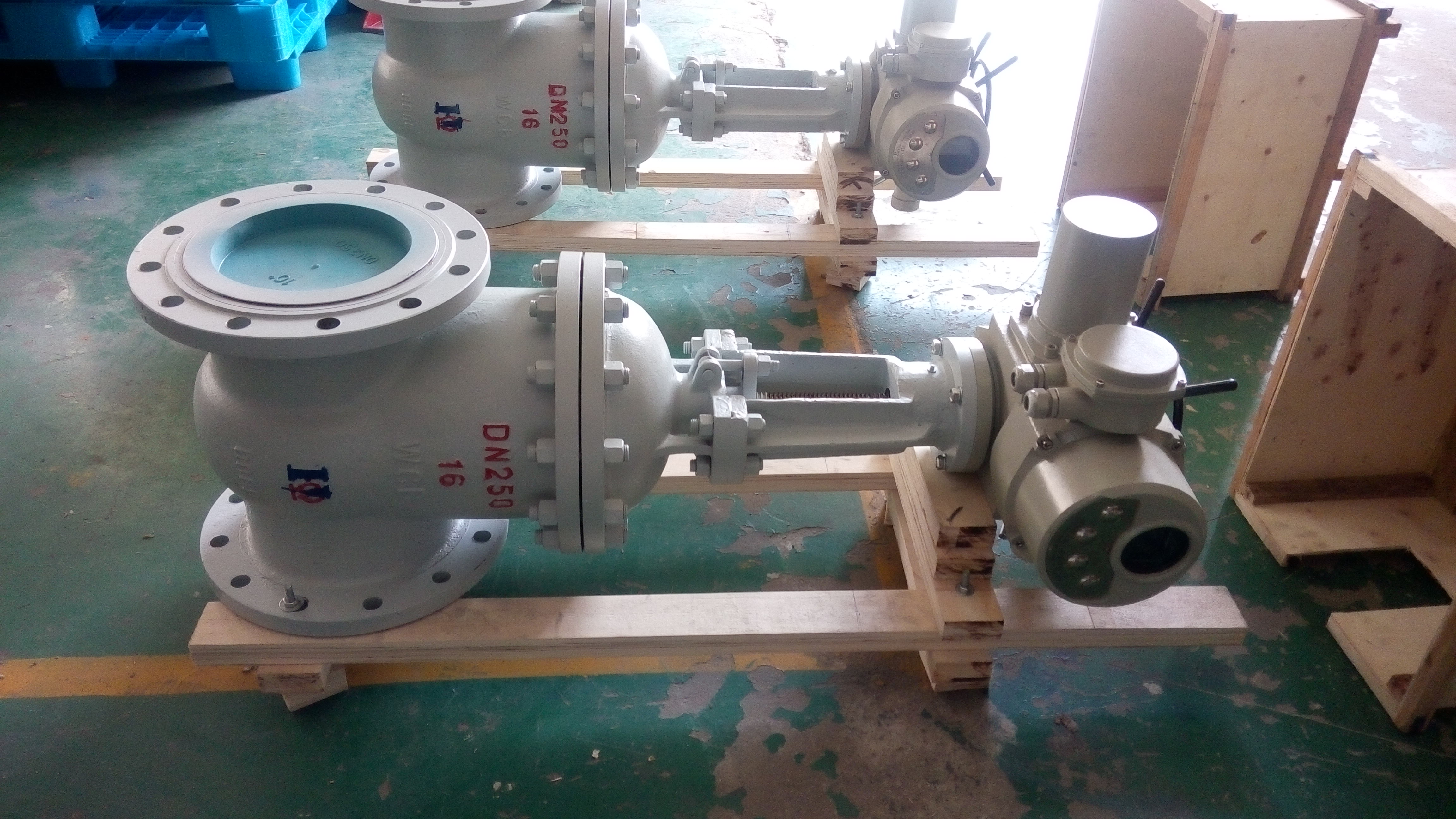

電動閘閥型號有：Z942Y、Z962Y、PZ973H、PZ973Y、PZ973F、Z941H、Z941W、Z941Y、Z941F4、Z941F46、Z9B41F4、Z9B41F46等。

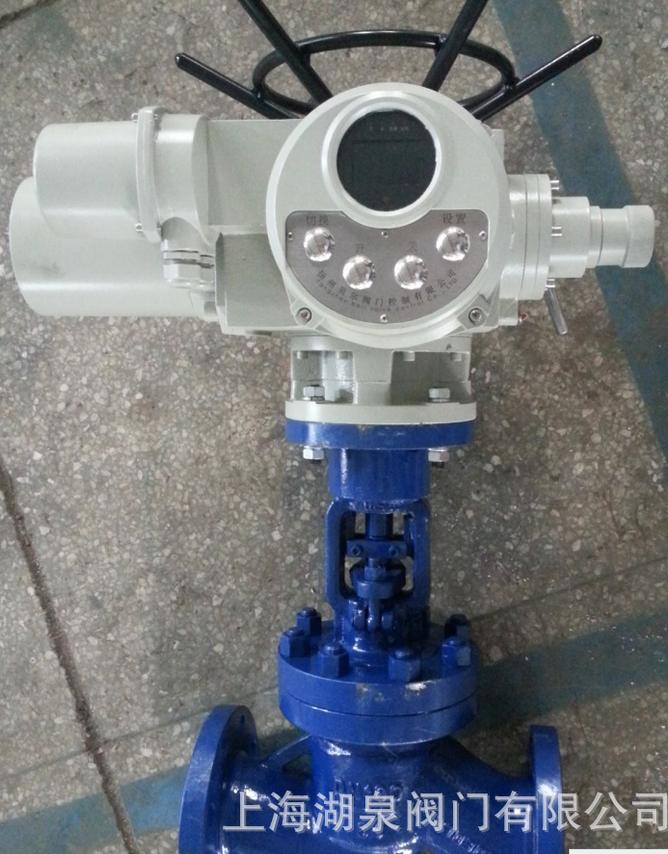

電動截止閥型號有：J941Y、J941H、J941W、J941F4、J941F46、J944F4、J944F46、J945F4、J945F46、J961Y、PJ961Y、JH961Y、DJ9B41Y等。
電動隔膜閥型號有：G941J、G941F、G941F46等。
電動調節閥型號有：T947H、T940H、T944H、T967Y、T967H、T960H、T969H、T966H、T961H等。


技術原理

電動閥通常由電動執行機構和閥門連接，安裝調試后成為電動閥。電動閥以電能為動力，連接電動執行機構驅動閥門，實現閥門的開關和調動作。從而實現管道介質的開關或調整。

電動閥的驅動通常是由電機驅動的。打開或關閉動作需要一定的時間來模擬量，可以進行調整。更耐電壓沖擊。電磁閥開關快，一般用于流量小、壓力小、開關頻率高的地方；相反，電動閥。電動閥的開度可以控制，狀態有開關、半開關，可以控制管道中介質的流量，電磁閥不能滿足這一要求。

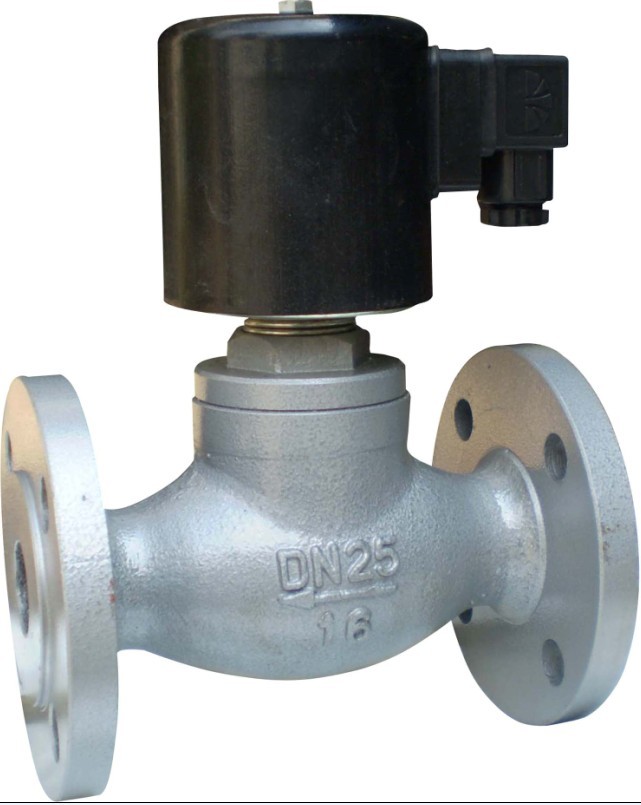

有三線電動閥F/R/N三條線，F(xiàn)代表正動作(或open動作)控制線，R代表反向動作(或close動作)控制線，N代表接地線。電磁閥是一種電動閥；它利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體的通斷。如果線圈斷電，閥芯將依靠彈簧的壓力返回。

電動閥有哪些類型？

1.電動閥可分為開關電動閥和調節電動閥；

2.按閥位可分為電動球閥和電動蝶閥；

3.按閥體形狀也可分為普通電動閥和微型電動閥；

4.電動閥通常是開關型和調節型；

5據接線也分為三線和兩線制，大口徑多為三線制，小口徑將有兩線和三線制。

電動閥的工作環境

除管道參數外，電動閥門還應特別注意其工作環境條件，因?yàn)殡妱?dòng)閥中的電氣設備是一種機電設備，其工作條件受其工作環境的影響很大。通常，電動閥的工作環境如下：

1、室內安裝或室外使用防護措施；

2外露天安裝，有風、砂、雨露、陽光等侵蝕；

3.易燃易爆氣體或粉塵環境；

4、濕熱帶、干熱帶地區環境；

5.管道介質溫度高達480℃以上；

6.環境溫度低于-20℃以下；

7.易被水淹或浸泡；

8.放射性物質(核電站和放射性物質試驗裝置)環境；

9.船上或碼頭(有鹽霧、霉菌、潮濕)的環境；

10.劇烈振動；

易發生火災的場合；

對于上述環境中的電動閥門，其電氣設備的結構、材料和保護措施是不同的。 相應的閥門電動裝置應根據上述工作環境進行選擇。

電閥功能要求

根據工程控制要求，電動閥的控制功能由電動裝置完成。 使用電動閥的目的是實現非人工電氣控制或計算機控制，以打開、關閉和調整閥門的聯動。目前的電氣設備不僅僅是為了節省人力。由于不同廠家產品的功能和質量差異較大， 工程中選擇電氣裝置和閥門同樣重要。

閥門電氣裝置是實現閥門程序控制、自動控制和遙控不可或缺的設備，其運動過程可由行程、扭矩或軸向推力控制。由于閥門電氣裝置的工作特性和利用率取決于管道或設備上閥門的類型、工作規范和位置， 因此，正確選擇閥門電動裝置對防止過載(工作轉矩高于控制轉矩)至關重要。

電動閥的選擇應注意以下幾點：

1.操作扭矩操作扭矩是選擇閥門電動裝置的主要參數。電動裝置的輸出扭矩應為閥門操作最大扭矩的1.2～1.5倍。

2.操作推力閥電動裝置的主機結構有兩種:一種是直接輸出力矩而不配置推力盤；另一種是配置推力盤，通過推力盤中的閥桿螺母將輸出力矩轉換為輸出推力。

3.輸出軸旋轉圈數閥門電氣裝置輸出軸旋轉圈數與閥門公稱直徑、閥桿螺距、螺紋頭數有關，應按M＝H／ZS計算(M電動裝置應滿足的總旋轉圈數，H打開閥門的高度，S為閥桿傳動螺紋螺距，Z閥桿螺紋頭數)。

4.閥桿直徑為多回轉明桿閥。如果電動裝置允許的最大閥桿直徑不能通過配備閥門的閥桿，則不能組裝成電動閥。因此，電氣裝置空心輸出軸的內徑必須大于明桿閥的外徑。對于部分旋轉閥和多旋轉閥中的暗桿閥，雖然不需要考慮閥桿直徑的通過，但在選擇時也應充分考慮閥桿直徑和鍵槽的尺寸，使裝配后能夠正常工作。

5.如果輸出轉速閥的啟閉速度過快，很容易產生水擊。因此，應根據不同的使用條件選擇合適的啟閉速度。

6.閥門電動裝置有其特殊要求，即必須能夠限制扭矩或軸向力。閥門電動裝置通常使用限制扭矩的連軸器。確定電動裝置規格后，確定其控制扭矩。
